Native Binder机制之系统服务注册

android / 源码解析

Binder是Android系统提供的一种IPC(进程间通信)机制。由于Android是基于Linux的内核，因此除了Binder之外，还有其他IPC机制，例如管道和socket等，Binder相对与其他IPC机制来说，更为灵活和方便。对于学习Android的同学来说，是需要也最难掌握的就是Binder机制了，因为Android系统基本上可以看做一个基于Binder通信的C/S架构。它就像网络一样，把Android系统中的各个部分联系在一起，所以要想较好的理解Android，那Binder机制就是一个跨不过去的坎。

1-Binder概述

Binder是基于C/S架构体系，但除了Client和Server外，Androids还一个全局ServiceManager端，它的作用是用来管理各种服务（Service）。

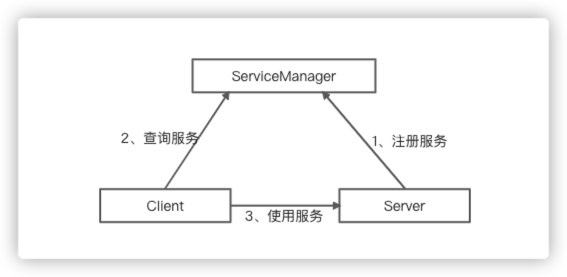

这Client、Server、ServiceManager三者的关系如下图所示：

  • Server进程要先注册服务到ServiceManager中，所以Server相对于ServiceManager是客户端，而ServiceManager是服务端。
  • 如果某个Client进程要使用Service，必须先到ServiceManager中获取该Service的相关信息,所以Client是ServiceManager的客户端。
  • Client根据得到的Service信息与Service所在的进程建立了联系，然后就可以直接与Service交互了，所以Client也就是Server的客户端。
  • 这三者互相交互都是基于Binder通信

为了更好的了解Binder原理，需要一个切入点。而Client、Server、ServiceManager三者的交互都是基于Binder通信，那么任意两者的交互都可以说明Binder的通信原理，以MediaPlay框架为为例:

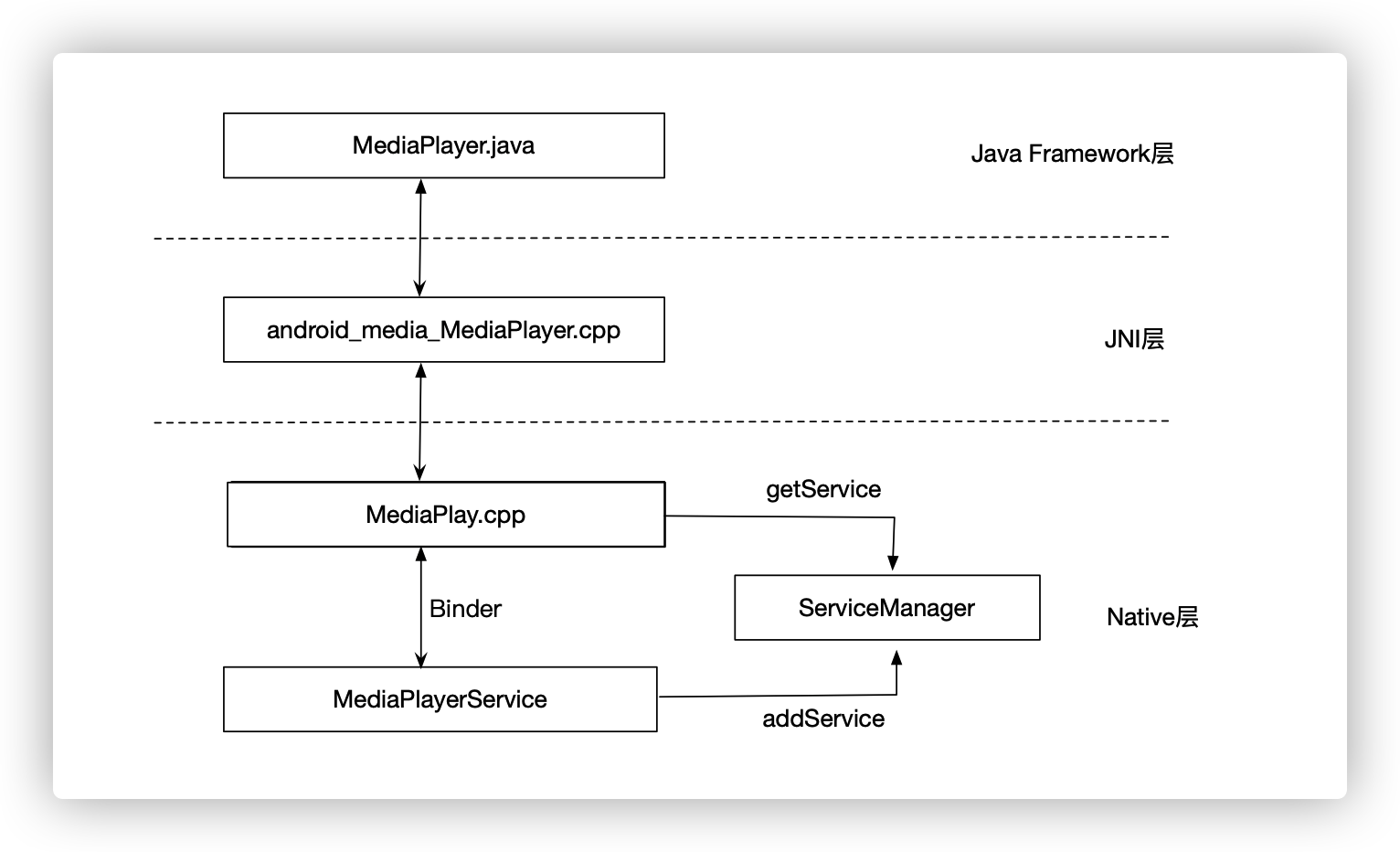

如上图可知，MediaPlayer和MediaPlayerService是通过Binder来进行通信，MediaPlayer是客户端，MediaPlayerService是服务端，MediaPlayerService是系统多媒体服务的一种，而系统服务是由MediaService服务进程提供的，它是一个可执行程序，在Android系统启动的时候，MediaService也被启动，入口函数如下:

frameworks/av/media/mediaserver/main_mediaserver.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
int main(int argc __unused, char **argv __unused)
{
    signal(SIGPIPE, SIG_IGN);
	//1、获取一个ProcessState实例
    sp<ProcessState> proc(ProcessState::self());
    //2、MediaPlayerService作为ServiceManager的客户端，需要向ServiceManager注册服务
    // 调用defaultServiceManager,得到一个IServcieManager
    sp<IServiceManager> sm(defaultServiceManager());
    ALOGI("ServiceManager: %p", sm.get());
    //3、MediaPlayerService，作为切入点
    MediaPlayerService::instantiate();
    ResourceManagerService::instantiate();
    registerExtensions();
    ::android::hardware::configureRpcThreadpool(16, false);
    //4、启动Binder线程池
    ProcessState::self()->startThreadPool();
    //5、当前线程加入到线程池
    IPCThreadState::self()->joinThreadPool();
    ::android::hardware::joinRpcThreadpool();
}

注释1：获取ProcessState实例，在这过程中会打开 /dev/binder 设备，并使用mmap为Binder驱动分配一个虚拟地址空间用来接收数据。
注释2：用来得倒IServiceManager，通过IServiceManager，其他进程就可以和当前ServiceManager交互，这里就涉及到Binder通信。
注释3：用来注册MediaPlayerService

2-ProcessState实例

ProcessState实例代表当前进程的状态，而且每个进程只有一个ProcessState，它是独一无二的。那先看一下self函数：

frameworks/native/libs/binder/ProcessState.cpp

1
2
3
4
5
6
7
8
9
10
11
sp<ProcessState> ProcessState::self()
{
    Mutex::Autolock _l(gProcessMutex);
    // 一开始的时候肯定为空
    if (gProcess != NULL) {
        return gProcess;
    }
    // 创建一个Process State对象，并赋值给gProcess
    gProcess = new ProcessState("/dev/binder");
    return gProcess;
}

self函数采用的是单例模式，创建一个``ProcessState实例，参数是/dev/binder/。接下来是ProcessState`构造函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
ProcessState::ProcessState(const char *driver)
    : mDriverName(String8(driver))
    , mDriverFD(open_driver(driver))//1、打开binder设备
    , mVMStart(MAP_FAILED)
    , mThreadCountLock(PTHREAD_MUTEX_INITIALIZER)
    , mThreadCountDecrement(PTHREAD_COND_INITIALIZER)
    , mExecutingThreadsCount(0)
    , mMaxThreads(DEFAULT_MAX_BINDER_THREADS)
    , mStarvationStartTimeMs(0)
    , mManagesContexts(false)
    , mBinderContextCheckFunc(NULL)
    , mBinderContextUserData(NULL)
    , mThreadPoolStarted(false)
    , mThreadPoolSeq(1)
{
    if (mDriverFD >= 0) {
        // 2、mmap内存映射，不过这个函数真正的实现和驱动有关系，而Binder驱动会分配一个块内存来接收数据
        // #define BINDER_VM_SIZE ((1 * 1024 * 1024) - sysconf(_SC_PAGE_SIZE) * 2) =1M-8k
        mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0);
        if (mVMStart == MAP_FAILED) {
            // *sigh*
            ALOGE("Using %s failed: unable to mmap transaction memory.\n", mDriverName.c_str());
            close(mDriverFD);
            mDriverFD = -1;
            mDriverName.clear();
        }
    }

    LOG_ALWAYS_FATAL_IF(mDriverFD < 0, "Binder driver could not be opened.  Terminating.");
}

2.1-打开binder设备

open_driver的作用就是打开 /dev/binder这个设备，它是Android在内核中为完成进程间通信而专门设置的虚拟设备。具体实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
static int open_driver(const char *driver)
{
    //1、打开 /dev/binder 设备
    int fd = open(driver, O_RDWR | O_CLOEXEC);
    if (fd >= 0) {
        int vers = 0;
        status_t result = ioctl(fd, BINDER_VERSION, &vers);
        if (result == -1) {
            ALOGE("Binder ioctl to obtain version failed: %s", strerror(errno));
            close(fd);
            fd = -1;
        }
        if (result != 0 || vers != BINDER_CURRENT_PROTOCOL_VERSION) {
          ALOGE("Binder driver protocol(%d) does not match user space protocol(%d)! ioctl() return value: %d",
                vers, BINDER_CURRENT_PROTOCOL_VERSION, result);
            close(fd);
            fd = -1;
        }
        size_t maxThreads = DEFAULT_MAX_BINDER_THREADS;
        //2、通过ioctl方式告诉binder驱动，这个fd支持最大线程数是5个
        result = ioctl(fd, BINDER_SET_MAX_THREADS, &maxThreads);
        if (result == -1) {
            ALOGE("Binder ioctl to set max threads failed: %s", strerror(errno));
        }
    } else {
        ALOGW("Opening '%s' failed: %s\n", driver, strerror(errno));
    }
    return fd;
}
  • 打开 /dev/binder 设备，并设定Binder最大的支持线程数，这样相当于与内核的binder驱动有了交互的通道。在Linux中每个进程用open函数打开一个文件，内核便会返回改文件的文件操作符，此后所有该文件的操作，都会以此fd文件操作符为参数

    PS： 文件描述符可以理解为进程文件描述表这个表的索引，或者把文件描述表看做一个数组的话，文件描述符可以看做是数组的下标。当需要进行I/O操作的时候，会传入fd作为参数，先从进程文件描述符表查找该fd对应的那个条目，取出对应的那个已经打开的文件的句柄，根据文件句柄指向，去系统fd表中查找到该文件指向的inode，从而定位到该文件的真正位置，从而进行I/O操作。

  • 对返回的fd使用mmap，这样Binder驱动就会分配一块内存来接受数据。

到此关于ProcessState主要的内容分析完成，接下来是是第二部分defaultServiceManager。

3-defaultServiceManager函数

defaultServiceManager函数的实现在IServiceManager.cpp中。它会返回一个IServiceManager对象，通过这个对象，可以和另一个进程Service Manager进行交互。那它是如可做到的，带着疑问往下看。

frameworks/native/libs/binder/IServiceManager.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
sp<IServiceManager> defaultServiceManager()
{
    // 又是一个单例模式
    if (gDefaultServiceManager != NULL) return gDefaultServiceManager;

    {
        AutoMutex _l(gDefaultServiceManagerLock);
        while (gDefaultServiceManager == NULL) {
            // 第一次进来肯定会走着，创建gDefaultServiceManager
            gDefaultServiceManager = interface_cast<IServiceManager>(
                ProcessState::self()->getContextObject(NULL));
            if (gDefaultServiceManager == NULL)
                sleep(1);
        }
    }
    return gDefaultServiceManager;
}

这里如何创建IServiceManager对象的过程有点绕，interface_cast<IServiceManager>(ProcessState::self()->getContextObject(NULL))先看参数部分，ProcessState::self()->getContextObject(NULL),self函数是创建ProcessState实例，然后爱调用getContextObject函数，注意参数为NULL也就是0。

frameworks/native/libs/binder/ProcessState.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
sp<IBinder> ProcessState::getContextObject(const sp<IBinder>& /*caller*/)
{
    return getStrongProxyForHandle(0);
}

sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
    sp<IBinder> result;
    AutoMutex _l(mLock);
    //查找handle为0的handle_entry，如果没有则会创建一个新的handle_entry。
    handle_entry* e = lookupHandleLocked(handle);//1

    if (e != NULL) {
        IBinder* b = e->binder;
        //此时的handle_entry中的binder为空，handler为0
        if (b == NULL || !e->refs->attemptIncWeak(this)) {
            if (handle == 0) {
                Parcel data;
                status_t status = IPCThreadState::self()->transact(
                        0, IBinder::PING_TRANSACTION, data, NULL, 0);
                if (status == DEAD_OBJECT)
                   return NULL;
            }
            // 创建一个BpBinder,并赋值给handle_entry
            b = BpBinder::create(handle);
            e->binder = b;
            if (b) e->refs = b->getWeakRefs();
            result = b;
        } else {
            result.force_set(b);
            e->refs->decWeak(this);
        }
    }

    return result;
}

在getStrongProxyForHandle函数中会先调用lookupHandleLocked函数，并入参数handle为0，会根据这个索引查找对应的资源。如果lookupHandleLocked没有发现对应的资源项，则会创建一个新项并返回。并且会创建一个handler为0的BpBinder，最终会赋值给resul返回。所以回到上面interface_cast<IServiceManager>(ProcessState::self()->getContextObject(NULL))可以转化为interface_cast<IServiceManager>(new BpBinder(0))。

3.1-BpBinder

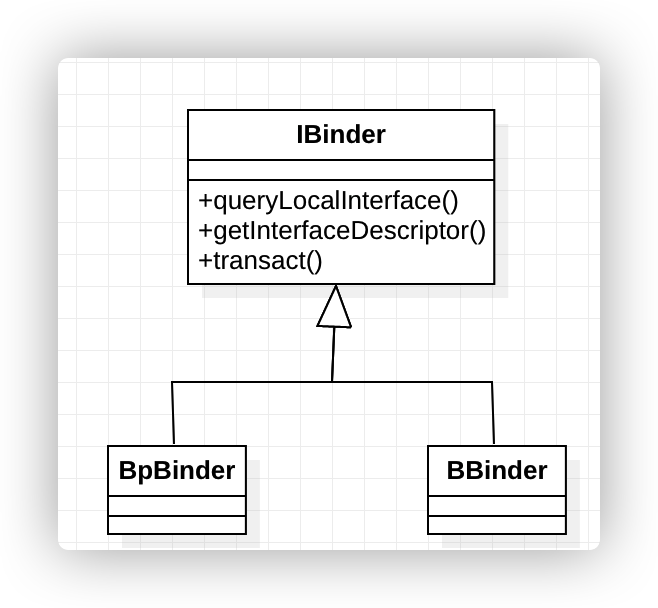

分析到这多出了一个BpBinder,在介绍BpBinder之前还有另外一个哥们BBinder,它们是双胞胎兄弟，他们的都是Android与Binder通信相关的代表，而且都是IBinder的派生类。

BpBinder是客户端与服务端交互的代理类，而BBinder则代表服务端， BpBinder与BBinder一一对应，BpBinder会通过handle来找到对应的BBinder。

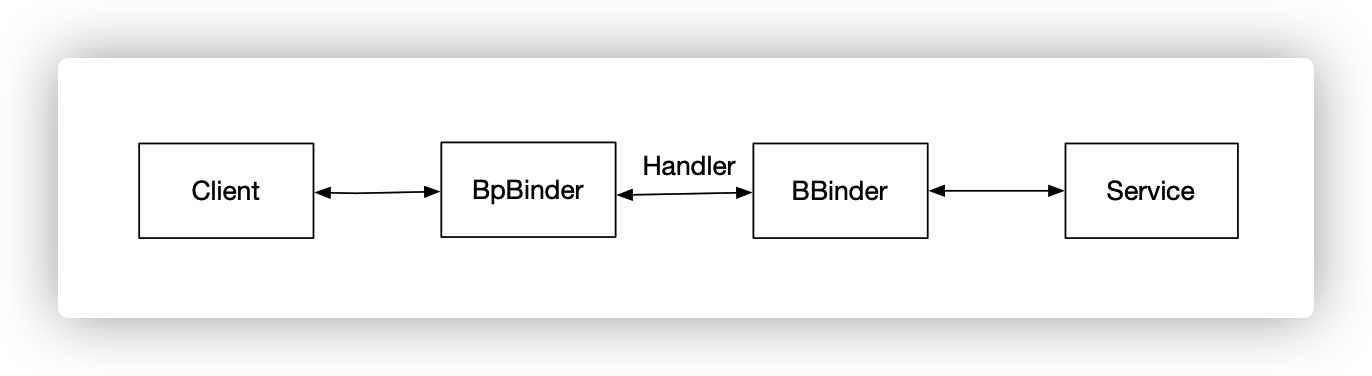

BpBinder和BBinder一一对应关系

刚才我们在defaultServiceManager函数中创建了BpBinder,这里有两个问题，

  • 为什么要创建BpBinder?
    • 因为此时我们是ServiceManager的客户端，所以需要创建BpBinder代理端与ServiceManager交互
  • 前面说BpBinder和BBinder是一一对应，那么BpBinder如何标识它对应的BBinder端
    • Binder系统通过handler来标识对应的BBinder

注意此时BpBinder构造函数传入的参数handle为0，这个0在整个Binder系统中有重要的含义——因为0代表的就是ServiceManager所对应的BBinder

1
2
3
4
5
6
7
8
9
10
11
12
BpBinder::BpBinder(int32_t handle, int32_t trackedUid)
    : mHandle(handle)
    , mAlive(1)
    , mObitsSent(0)
    , mObituaries(NULL)
    , mTrackedUid(trackedUid)
{
    ALOGV("Creating BpBinder %p handle %d\n", this, mHandle);

    extendObjectLifetime(OBJECT_LIFETIME_WEAK);
    IPCThreadState::self()->incWeakHandle(handle, this);
}

从BpBinder的构造函数可以发现，我们并没有发现像之前ProcessState中直接操作Binder的相关的操作，那为什么说BpBinder与通行相关呢？其实BpBinder和BBinder只是一个工具，在构造函数有个重要的对象IPCThreadState，从命名上就可见端倪。但现在还不急着揭开庐山真面目，后面会讲到，还是回到interface_cast<IServiceManager>(new BpBinder(0))。

3.2-障眼法interface_cast

在看邓凡平老师的深入理解Android卷1中，把interface_cast命名为障眼法，第一次看的时候做实把我绕晕了，interface_cast以为是指针类型的转换，但其实就是个方法，只不过包装在DECLARE_META_INTERFACE和IMPLEMENT_META_INTERFACE两个宏定义的方法,

那我们看看它的实现：

libs/binder/include/binder/IInterface.h

1
2
3
4
inline sp<INTERFACE> interface_cast(const sp<IBinder>& obj)
{
    return INTERFACE::asInterface(obj);
}

当前场景INTERFACE 的值为IServiceManager,那么替换后的代码为：

1
2
3
4
inline sp<IServiceManager> interface_cast(const sp<IBinder>& obj)
{
    return IServiceManager::asInterface(obj);
}

libs/binder/include/binder/IInterface.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#define DECLARE_META_INTERFACE(INTERFACE)                               \
    static const ::android::String16 descriptor;                        \
    static ::android::sp<I##INTERFACE> asInterface(                     \
            const ::android::sp<::android::IBinder>& obj);              \
    virtual const ::android::String16& getInterfaceDescriptor() const;  \
    I##INTERFACE();                                                     \
    virtual ~I##INTERFACE();                                            \


#define IMPLEMENT_META_INTERFACE(INTERFACE, NAME)                       \
    const ::android::String16 I##INTERFACE::descriptor(NAME);           \
    const ::android::String16&                                          \
            I##INTERFACE::getInterfaceDescriptor() const {              \
        return I##INTERFACE::descriptor;                                \
    }                                                                   \
    ::android::sp<I##INTERFACE> I##INTERFACE::asInterface(              \
            const ::android::sp<::android::IBinder>& obj)               \
    {                                                                   \
        ::android::sp<I##INTERFACE> intr;                               \
        if (obj != NULL) {                                              \
            intr = static_cast<I##INTERFACE*>(                          \
                obj->queryLocalInterface(                               \
                        I##INTERFACE::descriptor).get());               \
            if (intr == NULL) {                                         \
                intr = new Bp##INTERFACE(obj);                          \
            }                                                           \
        }                                                               \
        return intr;                                                    \
    }                                                                   \
    I##INTERFACE::I##INTERFACE() { }                                    \
    I##INTERFACE::~I##INTERFACE() { }                                   \

在IServiceManager.cpp中使用了IMPLEMENT_META_INTERFACE宏，只有一行代码,如下图所示：

1
IMPLEMENT_META_INTERFACE(ServiceManager, "android.os.IServiceManager");

IMPLEMENT_META_INTERFACE宏的INTERFACE为ServiceManager,NAME值为"android.os.IServiceManager",进行宏展开后的代码如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
const ::android::String16 IServiceManager::descriptor("android.os.IServiceManager");
const ::android::String16&
        IServiceManager::getInterfaceDescriptor() const {
    return IServiceManager::descriptor;
}
//asI
::android::sp<IServiceManager> IServiceManager::asInterface(
        const ::android::sp<::android::IBinder>& obj)
{
    ::android::sp<IServiceManager> intr;
    if (obj != NULL) {
        intr = static_cast<IServiceManager>(
            obj->queryLocalInterface(
                    IServiceManager::descriptor).get());
        if (intr == NULL) {
            //obj就是BpBinder(0)
            intr = new BpServiceManager(obj);
        }
    }
    return intr;
}
IServiceManager::IServiceManager() { }
IServiceManager::~IServiceManager() { }

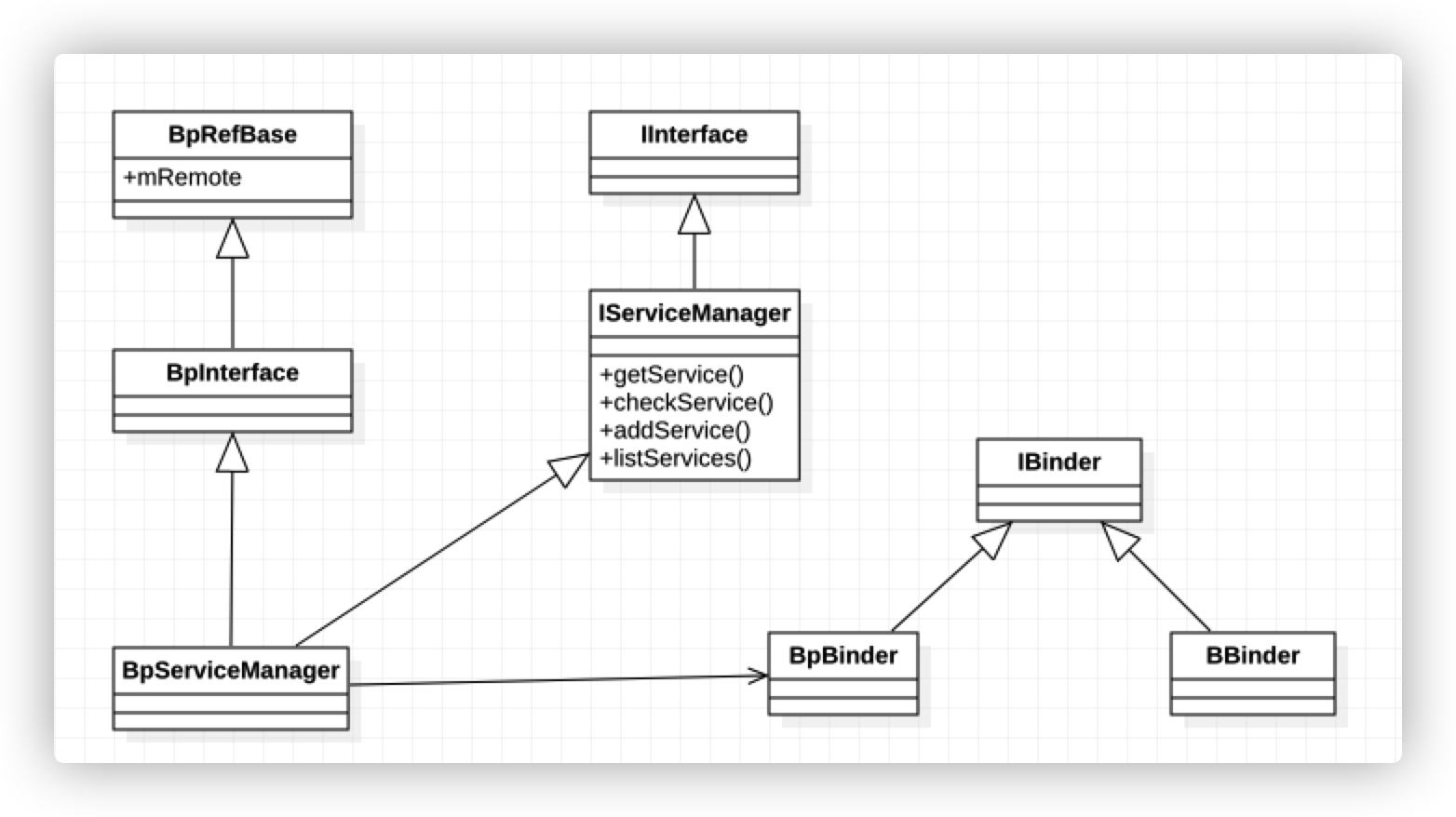

到这里interface_cast的奥秘已经出来了，最后会调用IServiceManager::asInterface把BpBinder对象作为参数创建一个新的BpServiceManager对象。

注意: 在Android12新版的源码 BpServiceManager的实现挪到out自动生成的路径下
soong/.intermediates/frameworks/native/libs/binder/libbinder/android_arm64_armv8-a_shared/gen/aidl/android/os/IServiceManager.cpp

3.3-BpServiceManager

BpServiceManager又是什么？又有什么作用？带着疑问先看BpServiceManager的构造方法：

IServiceManager.cpp ::BpServiceManager

1
2
3
4
5
6
7
8
9
10
11
12
class BpServiceManager : public BpInterface<IServiceManager>
{
public:
    //impl就是BpBinder
    explicit BpServiceManager(const sp<IBinder>& impl)
        // 调用基类BpInterface的构造函数
        : BpInterface<IServiceManager>(impl)
    {
    }

    ...
}

IInterface.h::BpInterface

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
template<typename INTERFACE>
class BpInterface : public INTERFACE, public BpRefBase
{
public:
    explicit                    BpInterface(const sp<IBinder>& remote);

protected:
    virtual IBinder*            onAsBinder();
};

template<typename INTERFACE>
inline BpInterface<INTERFACE>::BpInterface(const sp<IBinder>& remote)
    : BpRefBase(remote) //基类BpRefBase的构造函数
{
}

Binder.cpp::BpRefBase

1
2
3
4
5
6
7
8
9
10
11
12

BpRefBase::BpRefBase(const sp<IBinder>& o)
    // 初始化mRemote，其实就是之前new出来的BpBinder(0)
    : mRemote(o.get()), mRefs(NULL), mState(0)
{
    extendObjectLifetime(OBJECT_LIFETIME_WEAK);

    if (mRemote) {
        mRemote->incStrong(this);           // Removed on first IncStrong().
        mRefs = mRemote->createWeak(this);  // Held for our entire lifetime.
    }
}

看到这里才明白，原来是BpServiceManager的一个变量mRemote指向BpBinder.到这里会想整个defaultServiceManager函数过程，可以得到以下两个关键对象：

  • 有一个BpBinder对象,它的handle值是0.
  • 有个BpServiceManager对象，它的mRemote值是BpBinder

3.4-IServiceManager家族

看到这我们已经知道了BpBinder和BBinder与通信的关系,又引出了BpServiceManager一些列基类，那它们之间又有什么关系呢？

IServiceManager家族UML图
由图可知

  1. BpBinder与BBinder与通信有关，且都继承至IBinder
  2. IServiceManager 派生出BpServiceManager
  3. BpServiceManager又继承了BpInterface,而BpInterface继承BpRefBase,所有在BpServiceManager内包含mRemote，它指向BpBinder，通过BpBinder来实现通信。

4-系统服务注册

经过ProcessState::self和 defaultServiceManager这两个函数分析准备工作后，再次回到文章的开头main入口函数，MediaPlayerService的注册。

frameworks/av/media/mediaserver/main_mediaserver.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
int main(int argc __unused, char **argv __unused)
{
    signal(SIGPIPE, SIG_IGN);
	//1、获取一个ProcessState实例
    sp<ProcessState> proc(ProcessState::self());
    //2、MediaPlayerService作为ServiceManager的客户端，需要向ServiceManager注册服务
    // 调用defaultServiceManager,得到一个IServcieManager
    sp<IServiceManager> sm(defaultServiceManager());
    ALOGI("ServiceManager: %p", sm.get());
    //3、MediaPlayerService，作为切入点
    MediaPlayerService::instantiate();
    ResourceManagerService::instantiate();
    registerExtensions();
    ::android::hardware::configureRpcThreadpool(16, false);
    //4、启动Binder线程池
    ProcessState::self()->startThreadPool();
    //5、当前线程加入到线程池
    IPCThreadState::self()->joinThreadPool();
    ::android::hardware::joinRpcThreadpool();
}

注释3的代码：

frameworks/av/media/libmediaplayerservice/MediaPlayerService.cpp

1
2
3
4
void MediaPlayerService::instantiate() {
    defaultServiceManager()->addService(
            String16("media.player"), new MediaPlayerService());
}

defaultServiceManager返回的是BpServiceManager,进入BpServiceManager的addService函数：

IServiceManager.cpp ::BpServiceManager

1
2
3
4
5
6
7
8
9
10
11
virtual status_t addService(const String16& name, const sp<IBinder>& service,
                                bool allowIsolated, int dumpsysPriority) {
    Parcel data, reply; //封装的数据包
    data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor());
    data.writeString16(name);//name为"media.player"
    data.writeStrongBinder(service);//service为 MediaPlayerService
    data.writeInt32(allowIsolated ? 1 : 0);
    data.writeInt32(dumpsysPriority);
    status_t err = remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply);//remote()就是mRemote,也就是BpBinder
    return err == NO_ERROR ? reply.readExceptionCode() : err;
}

addService函数就是把数据打包到Parcel中，然后传给BpBinder的transact函数：

frameworks/native/libs/binder/BpBinder.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
status_t BpBinder::transact(
    uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
    // Once a binder has died, it will never come back to life.
    if (mAlive) {
        status_t status = IPCThreadState::self()->transact(
            mHandle, code, data, reply, flags);
        if (status == DEAD_OBJECT) mAlive = 0;
        return status;
    }

    return DEAD_OBJECT;
}

这里再次遇见了IPCThreadState,之前在3.1讲到BpBinder的构造函数时提到，现在该到了深入分析的时候。

4.1-IPCThreadState

IPCThreadState它是进程真正干活的家伙，先从self函数入手：

frameworks/native/libs/binder/IPCThreadState.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
IPCThreadState* IPCThreadState::self()
{
    if (gHaveTLS) {
e:
        const pthread_key_t k = gTLS;//1：TLS-->ThreadLocalStorage
        IPCThreadState* st = (IPCThreadState*)pthread_getspecific(k);//2: 用来获取TLS中内容并赋值
        if (st) return st;
        return new IPCThreadState;//3创建一个IPCThreadState
    }

    if (gShutdown) {
        ALOGW("Calling IPCThreadState::self() during shutdown is dangerous, expect a crash.\n");
        return NULL;
    }

    pthread_mutex_lock(&gTLSMutex);
    if (!gHaveTLS) {
        int key_create_value = pthread_key_create(&gTLS, threadDestructor);
        if (key_create_value != 0) {
            pthread_mutex_unlock(&gTLSMutex);
            ALOGW("IPCThreadState::self() unable to create TLS key, expect a crash: %s\n",
                    strerror(key_create_value));
            return NULL;
        }
        gHaveTLS = true;
    }
    pthread_mutex_unlock(&gTLSMutex);
    goto restart;
}

注释1出的TLS的全称为Thread local storage，它🈯️的是线程本地存储空间，在每个线程中都有个TLS，并且线程间不共享，有点像Java层的ThreadLocal。注释2处的用来获取TLS中内容并赋值IPCThreadState*指针，如果如果pthread_getspecific找不到就会创建一个IPCThreadState对象。像这种创建对象的流程事很常见的，先从
一个地方获取，没有则重新创建并赋值，以免每次都创建对象。所以有调用pthread_getspecific，就会有地方调用pthread_setspecific，估计就在Thread local storage的构造函数中：

frameworks/native/libs/binder/IPCThreadState.cpp

1
2
3
4
5
6
7
8
9
10
IPCThreadState::IPCThreadState()
    : mProcess(ProcessState::self()),
      mStrictModePolicy(0),
      mLastTransactionBinderFlags(0)
{
    pthread_setspecific(gTLS, this);//果不其然
    clearCaller();
    mIn.setDataCapacity(256);//mIn接收来自Binder驱动的数据
    mOut.setDataCapacity(256);//存放发往Binder驱动的数据
}

果真如期望那样，会调用pthread_setspecific,把自身设置到线程本地存储器中。每个IPCThreadState中都有一个mIn、一个mOut,类型都为Parcel。其中mIn用来接收来自Binder驱动的数据，而mOut用来存放发往Binder驱动的数据。默认大小都是256个字节。

4.2-transact

传输工作是很费力，我们刚刚看到了BpBinder的transact调用的时IPCThreadState的transact函数，而此函数才是真正产生了与Binder通行的工作。

frameworks/native/libs/binder/IPCThreadState.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
status_t IPCThreadState::transact(int32_t handle,
                                  uint32_t code, const Parcel& data,
                                  Parcel* reply, uint32_t flags)
{
    status_t err;
    flags |= TF_ACCEPT_FDS;
    //...
    // 1、先写入传输数据
    err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);
    if (err != NO_ERROR) {
        if (reply) reply->setError(err);
        return (mLastError = err);
    }
    // 2、等待结果
    if ((flags & TF_ONE_WAY) == 0) {
        //...
        if (reply) {
            err = waitForResponse(reply);
        } else {
            Parcel fakeReply;
            err = waitForResponse(&fakeReply);
        }
    //...
    } else {
        // 不需要reply
        err = waitForResponse(NULL, NULL);
    }
    return err;
}

writeTransactionData 函数用于传输数据，第一个参数是BC_TRANSACTION代表折向Binder驱动发送命令的消息码，而Binder驱动向应用程序回复消息的消息码是以BR_开头，这些消息码都定义爱binder_module.h中。

frameworks/native/libs/binder/IPCThreadState.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,
    int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{
    binder_transaction_data tr;//是向Binder驱动通信的数据结构

    tr.target.ptr = 0; /* Don't pass uninitialized stack data to a remote process */
    tr.target.handle = handle;//handle为0，代表着ServiceManager
    tr.code = code;//ADD_SERVICE_TRANSACTION
    tr.flags = binderFlags;
    tr.cookie = 0;
    tr.sender_pid = 0;
    tr.sender_euid = 0;

    const status_t err = data.errorCheck();//对data数据进行检查
    if (err == NO_ERROR) {//如果没错则将data数据赋值给tr结构体
        tr.data_size = data.ipcDataSize();
        tr.data.ptr.buffer = data.ipcData();
        tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);
        tr.data.ptr.offsets = data.ipcObjects();
    } else if (statusBuffer) {
        tr.flags |= TF_STATUS_CODE;
        *statusBuffer = err;
        tr.data_size = sizeof(status_t);
        tr.data.ptr.buffer = reinterpret_cast<uintptr_t>(statusBuffer);
        tr.offsets_size = 0;
        tr.data.ptr.offsets = 0;
    } else {
        return (mLastError = err);
    }
    //把命令 BC_TRANSACTION和tr结构体写入到mOut中
    mOut.writeInt32(cmd);
    mOut.write(&tr, sizeof(tr));

    return NO_ERROR;
}

在此函数中binder_transaction_data tr结构体是向Binder驱动通信的数据结构，把handle的值传递给target，用来标识目的端，其中0是ServiceManager。然后对data（add Service请求中的数据）数据错误检查，如果没有错误就把数据赋值给tr结构体。最后会将BC_TRANSACTION和tr结构体写入到mOut中。

接下来分析writeTransactionData函数，writeTransactionData函数中的case有点多,只截取部分代码：

frameworks/native/libs/binder/IPCThreadState.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
    uint32_t cmd;
    int32_t err;

    while (1) {
        // talkWithDriver
        if ((err=talkWithDriver()) < NO_ERROR) break;
        err = mIn.errorCheck();
        if (err < NO_ERROR) break;
        if (mIn.dataAvail() == 0) continue;

        cmd = (uint32_t)mIn.readInt32();
        //...

        switch (cmd) {
        case BR_TRANSACTION_COMPLETE:
            if (!reply && !acquireResult) goto finish;
            break;

        case BR_DEAD_REPLY:
            err = DEAD_OBJECT;
            goto finish;

        case BR_FAILED_REPLY:
            err = FAILED_TRANSACTION;
            goto finish;

        //...

        default:
            //处理各种命令协议
            err = executeCommand(cmd);
            if (err != NO_ERROR) goto finish;
            break;
        }
    }

finish:
    if (err != NO_ERROR) {
        if (acquireResult) *acquireResult = err;
        if (reply) reply->setError(err);
        mLastError = err;
    }

    return err;
}

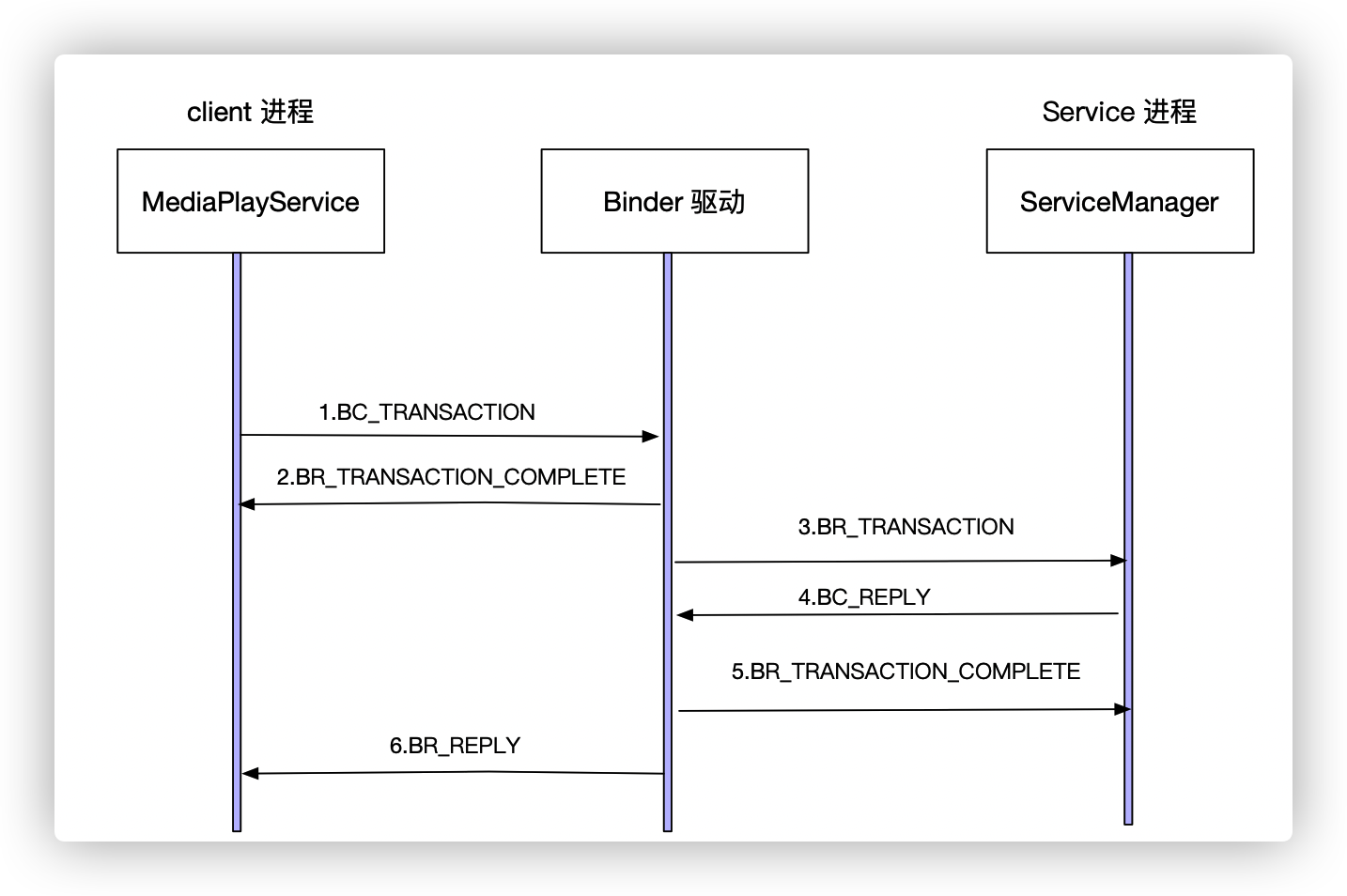

在waitForResponse函数代码有点多，主要关注的talkWithDriver函数，以及处理命令各种命令。包括executeCommand方法，下面先把talkWithDriver和executeCommand主要代码贴出来。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
    if (mProcess->mDriverFD <= 0) {
        return -EBADF;
    }
    //binder_write_read 是用来与binder设备交换的数据结构
    binder_write_read bwr;

    const bool needRead = mIn.dataPosition() >= mIn.dataSize();
    const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;

    bwr.write_size = outAvail;
    bwr.write_buffer = (uintptr_t)mOut.data();

    // This is what we'll read.
    if (doReceive && needRead) {
        bwr.read_size = mIn.dataCapacity();
        bwr.read_buffer = (uintptr_t)mIn.data();
    } else {
        bwr.read_size = 0;
        bwr.read_buffer = 0;
    }
    //..
    // Return immediately if there is nothing to do.
    if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;

    bwr.write_consumed = 0;
    bwr.read_consumed = 0;
    status_t err;
    do {
        IF_LOG_COMMANDS() {
            alog << "About to read/write, write size = " << mOut.dataSize() << endl;
        }
#if defined(__ANDROID__)
        //使用ioctl的方式
        if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
            err = NO_ERROR;
        else
            err = -errno;
#else
        err = INVALID_OPERATION;
#endif
        if (mProcess->mDriverFD <= 0) {
            err = -EBADF;
        }
        IF_LOG_COMMANDS() {
            alog << "Finished read/write, write size = " << mOut.dataSize() << endl;
        }
    } while (err == -EINTR);
    //...

    if (err >= NO_ERROR) {
        if (bwr.write_consumed > 0) {
            if (bwr.write_consumed < mOut.dataSize())
                mOut.remove(0, bwr.write_consumed);
            else {
                mOut.setDataSize(0);
                processPostWriteDerefs();
            }
        }
        if (bwr.read_consumed > 0) {
            mIn.setDataSize(bwr.read_consumed);
            mIn.setDataPosition(0);
        }
        IF_LOG_COMMANDS() {
            TextOutput::Bundle _b(alog);
            alog << "Remaining data size: " << mOut.dataSize() << endl;
            alog << "Received commands from driver: " << indent;
            const void* cmds = mIn.data();
            const void* end = mIn.data() + mIn.dataSize();
            alog << HexDump(cmds, mIn.dataSize()) << endl;
            while (cmds < end) cmds = printReturnCommand(alog, cmds);
            alog << dedent;
        }
        return NO_ERROR;
    }

    return err;
}

在talkWithDriver函数的内部，binder_write_read是和Binder驱动通信的结构体，把mIn和mOut的数据赋值binder_write_read的相应字段，最终通过ioctl函数与Binder驱动进行通信，这块涉及Kernel Binder相关的内容，本人也不是很熟悉，只需要知道在Kernel Binder中会记录服务名和handle，用于后续的服务查询。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
status_t IPCThreadState::executeCommand(int32_t cmd)
{
    BBinder* obj;
    RefBase::weakref_type* refs;
    status_t result = NO_ERROR;

    switch ((uint32_t)cmd) {
    //...

    case BR_TRANSACTION:
        {
            binder_transaction_data tr;
            result = mIn.read(&tr, sizeof(tr));
            ALOG_ASSERT(result == NO_ERROR,
                "Not enough command data for brTRANSACTION");
            if (result != NO_ERROR) break;

            Parcel buffer;
            //...
            Parcel reply;
            status_t error;
            //...
            if (tr.target.ptr) {
              //这里的reinterpret_cast<BBinder*>(tr.cookie)就是BBinder
                if (reinterpret_cast<RefBase::weakref_type*>(
                        tr.target.ptr)->attemptIncStrong(this)) {
                    error = reinterpret_cast<BBinder*>(tr.cookie)->transact(tr.code, buffer,
                            &reply, tr.flags);
                    reinterpret_cast<BBinder*>(tr.cookie)->decStrong(this);
                } else {
                    error = UNKNOWN_TRANSACTION;
                }

            } else {
                error = the_context_object->transact(tr.code, buffer, &reply, tr.flags);
            }
            //...

        }
        break;

    case BR_DEAD_BINDER:
        {
            BpBinder *proxy = (BpBinder*)mIn.readPointer();
            proxy->sendObituary();
            mOut.writeInt32(BC_DEAD_BINDER_DONE);
            mOut.writePointer((uintptr_t)proxy);
        } break;
    //...

    case BR_SPAWN_LOOPER:
        mProcess->spawnPooledThread(false);
        break;

    default:
        ALOGE("*** BAD COMMAND %d received from Binder driver\n", cmd);
        result = UNKNOWN_ERROR;
        break;
    }

    if (result != NO_ERROR) {
        mLastError = result;
    }

    return result;
}

简化MediaPlayService的注册过程中涉及到Binder协议通过程，其中涉及到BC协议、BR协议、target、code、data。就拿MediaPlayService的Client进程向ServiceManager注册服务的过程为例，IPC层的数据traget为零0,code为ADD_SERVICE_TRANSACTION, data里的数据MediaPlayService。这些在上面的代码都有体系。
下图为简化版本的Binder通信过程，也是从进程的角度出发。
Binder通信过程
client端、Service端通过Binder进行通信，简单点说就是通过向Binder驱动发送命令协议，其中涉及的协议非常多，我把它简化成上面几个过程。

  1. Client端向Binder驱动发送BC_TRANSACTION命令，发送请求数据
  2. Binder驱动接收到请求后对客户端请求的成功反馈
  3. Binder驱动接收请求后生成BR_TRANSACTION命令，发送给ServiceManager，唤醒服务端的线程。
  4. Service端的服务注册完仇，生成BC_REPLY命令发送给Binder驱动
  5. Binder驱动对Service端请求发送成功的反馈
  6. Binder驱动生成BR_REPLY命令，发送给Client端唤醒Client的线程。
