APK体积优化之重复资源

之前对公司的项目做了一些列APK体积的优化，其中涉及到一个小点，相同资源因命名方式的不同，在构建时都打入到APK中，导致体积增大。

一、背景

目前大部分中大型App的研发是由各个业务团队共同协作完成，这种组件化的开发模式就会存一个常见的问题, 不同的业务团队在使用各资源文件（如：drawable、layout等）时,为了避免引发资源覆盖的问题，每
个业务团队都会为自己的资源文件名添加前缀。这样就会导致有些资源文件内容其实相同，但因为名称的不同而重复存在,最终在构建时都加入到APK包中，因而导致包体积增大。为了解决这类“重复资源”的问题,
但又不想增加各团队在协同相同资源开发的成本，因而采用在App构建时自动删除重复的资源文件，只保留其中一份, 而 其它相同资源都指向这个文件，这样对开发人员变得相对透明，不必关心资源是否重复，
在构建时也避免了APK体积不必要的增大。从收益的角度来看，减少apk大小因业务而定，但构建时间会有所增加。

二、原理

在介绍完背景后，接下来介绍一下插件所涉及到的内容以及主要逻辑。如果简单点说整个流程：就是通过侵入APK 的构建流程，修改中间产物达到想要的目的，而且不影响最终APK的稳定性。

在APK构建的过程中通过Package Task把dex、resources、assets、so等文件合并成一个APK。而在APK产生之 前，其实有个中间产物——*.ap_文件,这也是与资源最早相关的内容，它是processResource
Task的产物。 可以 在terminal中手动输入命令： ./gradlew process${variant}Resources ，或者使用Android Studio

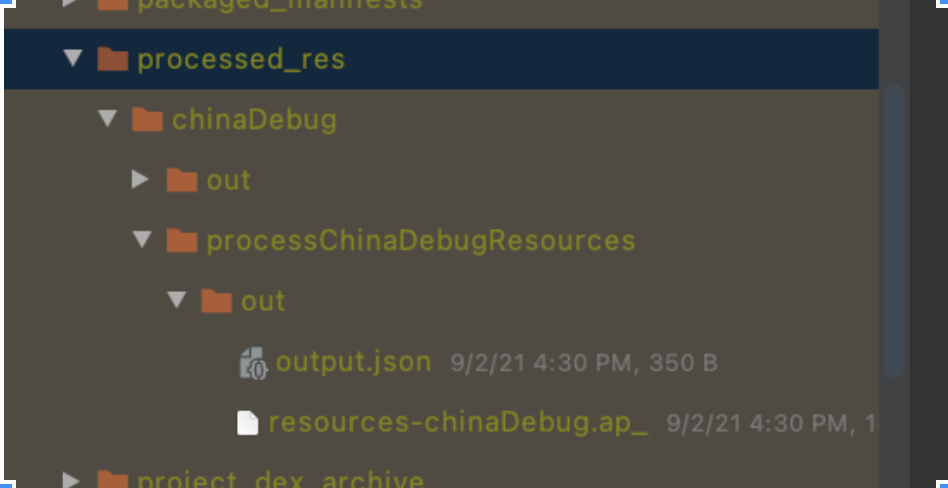

中提供的Gradle面板，找到相应的模块点击process${variant}Resources需要执行的命令，当命令执行完以后， 会在build/intermediates/processed_res生成*.ap_产物：

这里的resources-chinaDebug.ap_ 文件其实就是个普通的 ZIP 文件，可以通过unzip命令解压出来。

$ unzip -lv resources-chinaDebug.ap_

从中看出resources-chinaDebug.ap_ 里面包含内容是：

• AndroidManifest.xml

• res文件夹

• resources.arsc

Hook的原则是尽可能早的介入到构建流程中，因为如果能在最开始task处删除重复资源，这样就可以减少后续task 的执行时间。那么processResource Task
就是我们需要Hook的task，通过操作processResource Task的 产物*.ap_文件，删除res文件夹内重复资源，然后修改resources.arsc映射表,就可以达到想要的目的。

起始入口代码如下：

 variant.processResTask?.doLast {
    //在此去除重复的资源
    variant.removeRepeatResources(it.logger, result)
}
private fun BaseVariant.removeRepeatResources(logger: Logger, results: RemoveRepeateResourceResult) {
    //找出 resources.ap_ 文件
    val files = processedRes.search {
        it.name.startsWith(SdkConstants.FN_RES_BASE) && it.extension == SdkConstants.EXT_RES
    }
    files.parallelStream().forEach { ap_ ->
        doRemoveRepeatResources(ap_, logger, results)
    }
}

在确定插件Hook的task后，第二步需要对重复资源的定义，这里采用比较保守的方案：资源包中每个zipEntry.crc 和资源目录相同，只有同时满足这两个条件才会被定义为重复资源。

PS：起初判断资源是否相同，第一反应想到的就是文件的MD5值是否相同，而这里本身就是从ZIP文件解压出来，那完全可以通过获取未压缩数据条目的CRC-32进行校验，这样也可避免计算文件MD5值的耗时。

明确了Hook的Task,以及对重复资源的定义。接下来就是对文件的解压缩以及IO操作，这些都没什么可讲的。可能比较 不
好理解的点是如何操作resources.arsc文件，但没关系可通过android-chunk-util，这是一个用java编写的 resources.arsc文件解析工具，通过该工具可以帮助理解resources.arsc文件的结构，
同时通过该工具也可以更 改resources.arsc文件内容。至于resources.arsc文件的结构，这里由于篇幅的原因这就不做介绍， 感兴趣的同
学可查看：安卓resources.arsc解析教程

经过重复资源优化处理后，resources.arsc文件的结构如下图所示,每个资源代表一个chunk，假如以下3个chunk中的 资源相同，则处理后它们会指向相同的路径。

主要代码如下：

//移除不同命名的重复资源
fun doRemoveRepeatResources(apFile: File, logger: Logger, results: CopyOnWriteArrayList<DuplicatedOrUnusedEntry>) {
    val entryName = "resources.arsc"
    var arscFile = File(apFile.parent, entryName)
    if (arscFile.exists()) {
        arscFile.delete()
    }
    try {
        //1、解压reources.arsc文件
        ...
        //2、找出所有的资源文件
        val findResources = apFile.findResources()
        ...
        //3、根据找到资源集合,保留resource.ap_重复相同资源不同命名的第一个zipEntry,其他重复的zipEntry删除掉
        //在通过android-chunk-utils修改resources.arsc,把这些重复的资源重定向到同一个文件上
        FileInputStream(arscFile).use {
            ResourceFile.fromInputStream(it).apply {
                val chunks = this.chunks
                val removeDuplicatedEntrie = ArrayList<DuplicatedOrUnusedEntry>()//删除的资源名数据
                val replaceDuplicatedEntryMap = HashMap<String, String>()//被删除后替换的资源名
                findResources.filter { map -> map.value.size > 1 }.forEach { mapEntry ->
                    mapEntry.value.apply {
                        val retained = get(0)
                        val removedEntryNames = ArrayList<String>()
                        forEach { entry ->
                            if (retained != entry) {
                                //
                                removedEntryNames.add(entry.name)
                                replaceDuplicatedEntryMap[entry.name] = retained.name
                                removeDuplicatedEntrie.add(entry)
                            }
                        }
                        //移除apFile中重复的资源
                        apFile.removeZipEntry { zipEntry ->
                            !removedEntryNames.contains(zipEntry.name)
                        }
                        chunks.filterIsInstance<ResourceTableChunk>().map { chunk ->
                            chunk as ResourceTableChunk
                        }.forEach { chunk ->
                            val stringPool = chunk.stringPool
                            for (index in 0 until stringPool.stringCount) {
                                val key = stringPool.getString(index)
                                if (replaceDuplicatedEntryMap.containsKey(key)) {
                                    //修改resources.arsc,把这些重复的资源重定向到同一个文件上
                                    stringPool.setString(index, retained.name)

                                }
                            }
                        }
                    }

                }
                results.addAll(removeDuplicatedEntrie)
                arscFile.delete()
                //把ResourceFile中的数据写入到arscFile中
                FileOutputStream(arscFile).use { fpt ->
                    BufferedOutputStream(fpt).use { bf ->
                        bf.write(this.toByteArray())
                    }
                }
                //把resource.ap_压缩包中的resources.arsc删除掉
                apFile.removeZipEntry { zipEntry ->
                    entryName != zipEntry.name
                }
                //把修改后的 resources.arsc文件，放入到resource.ap_压缩包中
                apFile.addZipEntry(arscFile, entryName, extractResult.entryMethod)

            }
        }
        if (!arscFile.delete()) {
            logger.error("fail to delete the file $arscFile")
        }

    } catch (e: Exception) {
        logger.error("doRemoveRepeatResources erro", e)
    }
}

1. 从*.ap_文件中解压出res文件夹和resources.arsc文件；
2. 收集资源放入到map中，map中key对象由zipEntry.crc和资源目录组成；
3. 通过2中的map再结合*.ap_文件，重新得到没有重复资源的*.ap_文件；
4. 同样在此通过2中map和android-chunk-utils库操作resources.arsc中ResourceTableChunk，把重复的资源重定向到一个文件上。得到一个新的resources.arsc表；
5. 把3中新得到的*.ap_文件内的resources.arsc文件删除掉；
6. 再把4中新的resources.arsc放入到*.ap_中，最终生成一个没有重复资源且resources.arsc做了重定向的*.ap_文件。

为了能够更加直观的展示插件的运行过程，做了个小动画动态的把每个步骤串行起来。如下所示，从开头到结束，其实就是从 原始的resource.ap_文件得到一个全新的resource.ap_文件。

四、最后

从收益角度来说，重复资源优化可能对APK体积的贡献并不那么突出。但如果你的APP本身已经做了一轮体积优化，而又恰好 采用组件化的形式开发（目前大部分app都是这种模式），那么重复资源的优化还是很有必要的。而且从技术的角度带来增
长是不错的，它涉及到的内容从插件的开发、APK的构建流程、资源的加载以及映射表的结构等。

五、参考资料

• https://booster.johnsonlee.io/
• https://tech.meituan.com/2017/04/07/android-shrink-overall-solution.html
• 可能是全网讲最细的安卓resources.arsc解析教程
• https://github.com/madisp/android-chunk-utils
